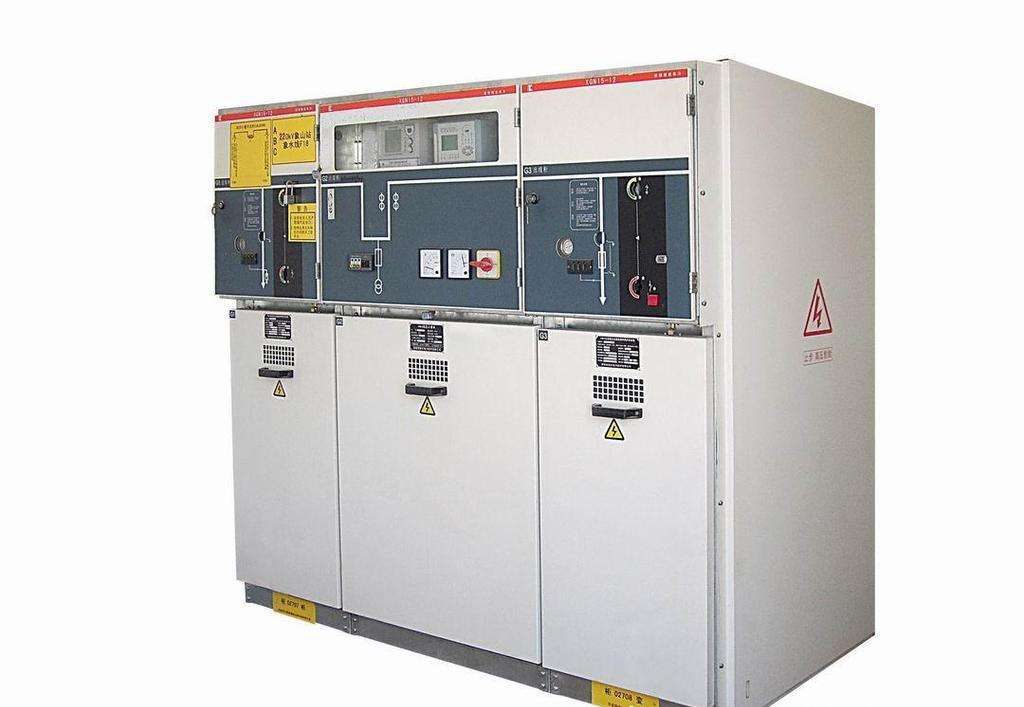

新型高壓開關柜主要由柜體、真空斷路器、熔斷器、真空接觸器等部分組成, 其中柜體主要由手車室、主母線室、電纜室、繼電器儀表室等部分組成, 柜體防護等級為IP42。

1) 將母線放置在開關內部, 對于開關電源側的進線, 采用封閉箱體橋式結構進行連接, 保證了線纜不外露, 防止員工中電事故, 提高了設備安全性能。

2) 新型高壓開關柜內部安裝電磁鎖和可靠的聯鎖裝置, 能夠完全實現五防功能, 同時設備之間能夠互鎖, 提高了開關的安全性。

3) 新型高壓開關柜采用保護測控設備, 該設備可以將在線監控、網絡交換、人機接口、通訊傳輸、操作控制、遠程在線編程等功能結合在一起。這些功能的使用能夠完全滿足礦井延伸對供電的要求。新型高壓開關柜利用微型計算機監控, 實現了開關動作靈敏可靠, 為礦井的供電消除隱患。

1) 信號傳輸、閉鎖保護功能:由于新型高壓開關柜內部有多功能繼電器, 該結構采用操作接口, 通過遙控及本地操作對開關進行閉鎖, 具有防跳閘閉鎖、拒動信號的輸出、對分合線圈的保護等保護功能。

2) 人機接口功能:該功能可以在人機操作界面顯示主接線圈、開關的分合閘狀態、電壓大小、整定值、事故記錄、實時測量數據、設備運行參數等。

3) 通信功能:可以在地面操作大廳對井下開關進行遙控、遙測、遙調, 同時進入軟件, 可以對開關的參數及整定值進行修改, 可實現對變電所的無人值守功能。

4) 保護功能:該開關內的保護可以實現過載、斷相、反時限過流、定時限過流、漏電、短路、三相不平衡、接地、欠壓、過壓等22種保護功能, 確保人員與設備的安全。

1) 由于該裝置能夠提供安全可靠的供電, 同時防止開關越級跳閘的發生, 確保了礦井生產的穩定性。傳統高壓開關在使用過程中, 常常發生開關越級跳閘事故, 特別是掘進的主扇停電會對人員造成巨大的安全隱患, 使用新型開關后及時防止了地面供電變壓器的燒損, 解決了斷電對全礦其他用電設備造成的影響。

2) 傳統高壓開關為貧油開關, 貧油開關需每年定期更換油, 只要跳閘10次必須更換油開關;而新型高壓開關柜采用真空化斷路器, 設備的免維護可以高達50000h, 動靜觸頭采用一體式更換方式, 開關的故障率與設備的維護量大大降低。

3) 新型開關可以在地面運用微機鼠標被操控, 進行整定值的投入與開關的分和閘, 降低員工的勞動強度。

4) 新型高壓開關柜的使用, 實現了礦變電所無人值守, 在開關保護擴展方面還有良好的發展空間, 在未來的現代化礦井建設中是不可或缺的重要設備之一。

新型高壓開關柜在煤礦集團煤業公司的應用, 解決了傳統高壓開關保護失靈、設備老化、供電不穩定等技術難題, 降低了開關柜的故障率, 保證了礦井供電安全, 取得了顯著經濟、安全效益。
