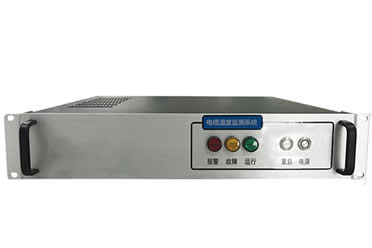

分布式光纖測溫系統能夠?qū)崟r提供待測電纜全程的表面溫度、導芯溫度、接頭溫度等信息，且具有抗干擾、本征安全、測量距離遠、精度高、定位準等優勢，是電力電纜在線狀態監測的最佳手段。華光天銳提供光纖測溫主機，符合招投標規范，價格合理，歡迎聯系。

分布式光纖感溫主機功能介紹

1) 實時數據采集和顯示；

2) 實現對橋架上電纜溫度的分布式、實時監測，火災早期報警，支持電纜本體載流量監測功能；

3) 溫度監測界面可實時顯示橋架內的溫度曲線；

4) 多區域配置功能：按現場需求對光纖監測范圍進行分區設置；

5) 斷纖報警功能：當感溫光纜受損，探測器可以即時定位受損點，且受損點之前的光纜仍可保持正常工作狀態；

6) 出現報警信號時可切換到報警畫面，顯示報警信號所在區域的示意圖和電子地圖，指示報警類型（溫度異常報警、斷纖報警），并顯示異常區域最高溫度或其他相關報警指標；

7) 歷史數據顯示、存儲及查看：至少可保存最近六個月的原始溫度數據及一年的報警數據，并可通過日期及時間選擇，查看對應的歷史溫度曲線；

8) 特性曲線顯示；

9) 遠程監控診斷和維護功能；

10) 探測光纜損耗曲線查看；

11) 分布式光纖線型感溫探測器的報警狀態可通過無源干觸點與火災報警控制器相連。



感溫光纖主機性能參數

1) 通道數：4 通道；

2) 單通道最大探測距離：≥5000 米；；

3) 激光安全等級：Class I；

4) 標準報警長度：≤1 米；

5) 適用光纜類型：多模光纖；

6) 定位精度： ≤0.5 米；

7) 測溫精度：≤±0.5℃；

8) 主機測溫范圍：-100℃～300℃；

9) 測量時間：≤2 秒/通道；

10) 內置繼電器輸出：不少于 10 路；

11) 報警方式： 多級定溫報警；

12) 報警溫度：0-120℃可自由設置；

13) 面板指示燈：電源顯示、故障和溫度報警；

14) 校準功能：測溫主機具備溫度自動校準功能；

15) 安裝方式：壁掛式安裝；

16) 工作電壓：DC24V；

17) 備電：自帶蓄電池運行時間大于 8 小時；

18) 使用環境：-10℃—50℃；

19) 主機 IP 防護等級：不低于 IP54

20) 壁掛機箱 IP 防護等級：不低于 IP65，<95%RH（無凝露），應適用于潮濕的廊道環境（內部不凝水），機箱應有防水型被動/主動通風結構。

21) 防爆等級：不低于[Ex op is T6 Gb]IIC（需提供證書）;

22) 激光壽命：≥20 年；



感溫光纖主機符合規范

《核電廠常規島設計防火規范》（GB 50745-2012）

《火災自動報警系統設計規范》（GB 50116-2013）

《火災報警控制器》（GB 4717-2005）

《消防聯動控制系統》（GB 16806-2006）

《線型感溫火災探測器》（GB 16280-2014）

《線型光纖感溫火災探測器》（GB/T 21197-2007）

《消防電子產品防護要求》（GB 23757-2009）

《消防電子產品檢驗規則》（GB 12978-2003）

《消防電子產品 環境試驗方法及嚴酷等級》（GB 16838-2005）

《電磁兼容 試驗和測量技術》（GB/T 17626-2014）

《火災自動報警系統施工及驗收規范》（GB 50166-2007）

《機電產品包裝通用技術條件》（GB/T 13384-2008）

《工業產品使用說明書總則》（GB9969.1）

《國家電氣規程》（ANSI/NFPA 70）

《工業控制設備和系統外殼》（ANSI NEMA）

《光纖光纜連接器》（GB/T 16529-1996）

《電氣和電子測量和控制儀表的安全要求》（ANSI-C39.5）

《數字計算機硬件測試》（ISA-RP55.1）

《工業控制設備及系統的端子板》（NEMA-ICS4）

《電氣裝置安裝工程接地裝置、施工及驗收規范》（GB50169-2006）

《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》（GB50257-2014）

《電氣裝置安裝工程電纜線路施工及驗收規范》（GB50168-2006）

《建筑電氣安裝工程質量檢驗評定標準》（GBJ303-88）

《工業企業通信接地設計規范》（GBJ79-85）

《系統接地的型式及安全技術要求》（GB14050-1993）

《建筑物電子信息系統防雷技術規范》（GB50343-2004）
