光纖溫度傳感器不僅可以在開關柜測溫、斷路器測溫、變壓器測溫領域有廣泛的應用，還在電容器溫度監測可以有其他傳統溫度傳感器沒辦法做到的絕緣、抗干擾、耐高壓等特點。

高壓并聯電容器組裝置是目前電力系統中極為重要的無功電源，對于改善電力系統結構，提高電能質量起著舉足輕重的作用。主要作用是為電力系統提供無功功率、較少線路損耗、改善電壓質量、提高設備利用率。電力電容器作為一種無功補償設備，變電站通常采用高壓集中補償?shù)姆绞?，將補償電容器接在變電站 10kV 或 35kV 母線上，補償變電站母線側所有線路及變壓器上的無功功率，使用中往往與有載調壓變壓器配合，可進一步提高電力系統的電能質量。

高壓電容器的溫度升高故障影響

電容器在運行中常常會出現各種故障，這些故障對電力系統的安全正常運行帶來了非常大的威脅。電容器在電力運行中比較常見的故障有漏油、絕緣不良、熔斷器燒毀，其中危害最大且經常出現的故障是發熱引起的電容器故障。發熱引起的電容器故障的發熱又分為母排連接點發熱和電容器外面的熔斷器發熱，其中又以后者出現可能性更大。近年來，35kV 高壓并聯電容器組在日常運行中，設備因運行年限長和施工安裝工藝影響，會出現因老化或負載電流大而出現溫度異常升高，若這類異常情況不及時發現并處理，容易發展擴大，導致電容器單體損壞、甚至群爆群傷的現象，故障率偏高，直接威脅到500kV 電力設備的安全及運維人員的人身安全，導致電網電壓明顯波動，有功、無功損耗增加，電容器使用壽命降低，影響電網的正常穩定運行。電力電容器主要用于電力系統的無功功率補償，提高功率因數。為了使其能夠更加可靠地運行，目前行業內主要考慮在電容器內部元件串聯內熔絲。電容器由于介質弱點引起元件完全失效時，與元件串聯的內熔絲動作，這樣只有一部分損壞元件被隔離，電容器將繼續運行，只有輕微的功率減少。此時電容器組中的擾動是可以忽略的，電容器組的總?cè)萘坎粫?huì)由于一根熔絲的動作而受到明顯影響，內熔絲的引入使電容器元件受到了保護，但無形中增加了故障點。在電力電容器內部，內熔絲是主要的發熱點，但是內熔絲體積和直徑很小 ( 長度135mm 左右，直徑 0.45mm 左右 )，且一般隱藏于電容器元件之間，受限于目前的測量技術，很難真實客觀地測出內熔絲在實際運行條件下表面溫度。

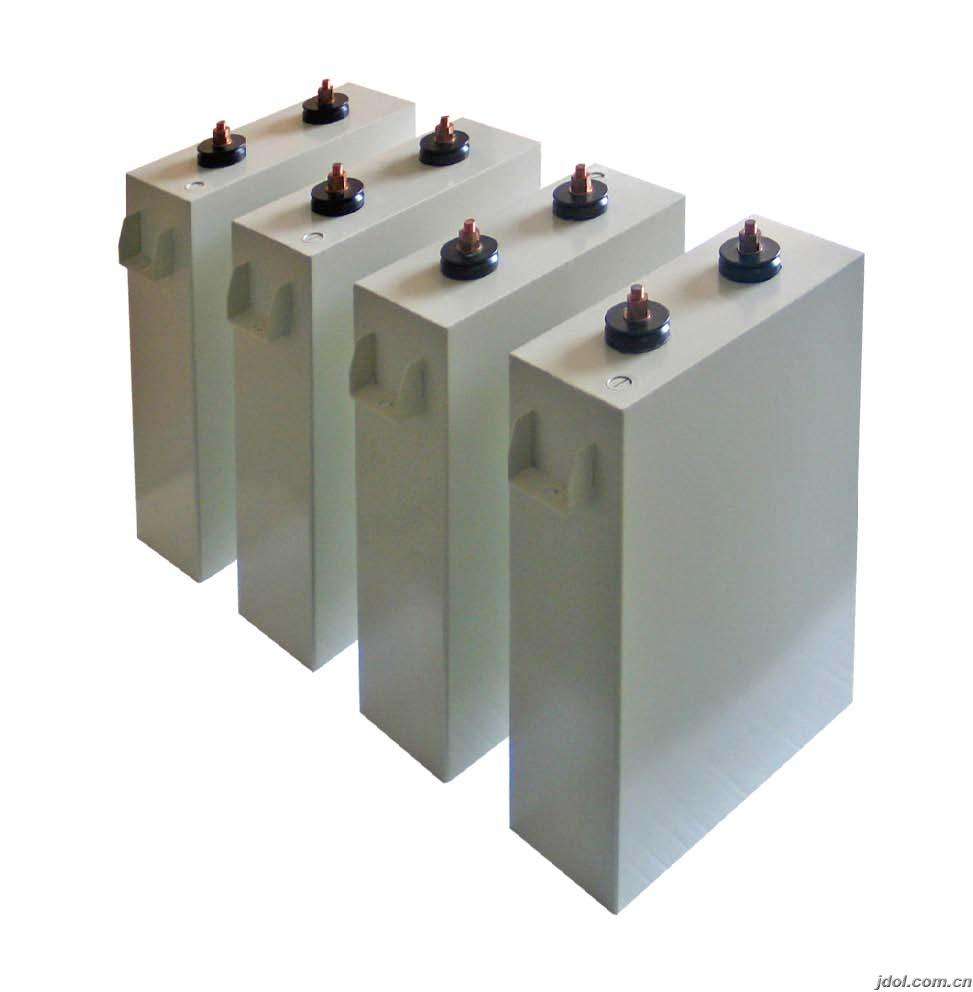

干式電容器溫度監控

目前高壓領域一般普遍使用的的油浸式電容器和干式電容器，后者具有環保、省材、低成本、工藝簡單、重量輕面積小、產品具有自愈性、運行更加可靠、防火性能好、不易產生高壓氣體、產生爆炸性危害的可能性大大降低的優點。
干式電容器由電容器芯子、外殼、套管和其他附件組成。電容器芯子由電容器元件和絕緣件組成。電容器元件由一定厚度和層數的薄膜絕緣介質和鋁箔電極卷繞制成，也有在薄膜上蒸鍍一層金屬組成金屬化膜，元件卷好后裝入元件外殼內，將若干個電容器元件串、并聯起來形成整個電容器芯子。
干式電容器通常在室內或地下使用，通風條件差，而電容器內部只能依靠氣體散熱，與油浸式電容器比，氣體的換熱系數較低，因此干式電容器的散熱性能較差。這些都對干式電容器的運行產生不利的影響。電力系統運行實踐表明，電容器的故障率每年 6-9月份明顯高于其他月份。有的地區電力行業規定 ：全膜電容器芯子最熱點溫度不得高于80℃。溫度超過 80℃時，作為電介質的聚丙烯薄膜 (pp 膜 ) 絕緣性能會有所下降。
目前，干式電容器溫度場一般用傳統的溫度傳感器測量電容器外殼的溫度，再計算內部溫度，這樣得到的溫度值與電容器內部溫度場的分布狀況有誤差，不能準確獲得溫度最高點的真實溫度。

目前針對電力電容器內部保護用熔絲溫度測量方法包括溫升試驗，但該試驗僅通過測量?jī)?nèi)熔絲電流及電阻以估算內熔絲溫升，其準確性較差，且在實際給內熔絲通流過程中，內熔絲的電阻會隨其溫度的變化而變化，一方面難以保證其通流恒定，另一方面，內熔絲電阻與溫度的對應關系只適用于一定溫度范圍之內，超過該范圍將難以得出準確結果，故這種間接測量電容器內熔絲溫升的方法具有局限性，且準確度不高。另外，通過熱電阻對內熔絲溫升進行測量，但由于熱電阻無論是在體積還是在直徑上均遠遠大于內熔絲，其在接觸測量?jī)?nèi)熔絲溫度過程中將對內熔絲實際溫度造成影響，測量準確性更差。鑒于此，有必要設計出簡單可行的測量裝置，以便準確掌握電容器內熔絲在實際運行條件下的溫度，為電容器內熔絲的設計選型提供依據，并有效提高內熔絲保護動作可靠性，確保內熔絲溫度不會對電容器內部絕緣造成損傷。

紅外熱成像儀測溫的缺點

目前對電容器的發熱檢修主要通過紅外成像儀巡檢，但紅外熱像不能測試封閉環境內的溫度，及測試結果受季節、時辰和測試設備表面光潔度的影響，紅外測試設備昂貴，且不能長時間連續監測高壓電氣設備的溫度。在電容器上有著高壓，周圍有很強的電磁干擾，導致傳統的探測器誤報、漏報的現象時常發生。為此，需要高可靠、高性能的溫度傳感器對電容器的溫度進行實時有效監測，避免設備燒毀及停電事故發生。

另外目前測溫設備并不能檢測電容器內具體方位溫度?，F(xiàn)有的電容器使用環境溫度變化較大，在異常溫度下長時間使用電容器，會嚴重影響電容器的使用壽命，增加電容器的損壞率。

電容器光纖測溫系統

華光天銳電容器熒光光纖測溫系統既解決了傳統溫度傳感器無法對細小內熔絲進行精確溫度測量的問題，又解決了強電與弱電的電位隔離以及數據通信的抗電磁干擾問題，為全面精確掌握電容器內部芯子熱點溫度提供了很好的解決方案 。

光纖測溫監控主機中安裝有測溫報警軟件，監控計算機通過通信口采集光纖溫度信號解調儀傳輸?shù)臏囟刃畔?。?shí)時顯示各個測溫點的溫度數據，測溫報警軟件提供分級監測、溫度曲線繪制、溫度分布顯示、歷史曲線查詢、報表生成和打印等功能 ；
